При устройстве шпунтового ограждения котлована используются вибропогружатели. Вибропогружатель представляет собой высокопроизводительный вибрационный молот, работающий по принципу приложения вертикальной вибрационной нагрузки к широкому диапазону элементов:

  • стальные шпунтовые сваи;
  • трубы и обсадные колонны;
  • железобетонные сваи;
  • различные профили;
  • деревянные сваи.

Принцип работы вибропогружателей:

Во время погружения или извлечения в грунт шпунтовых свай, вибропогружатель осуществляет передачу колебаний определенных частот и амплитуд по направлению вдоль оси шпунтов. За счет данного процесса коэффициент трения между грунтом и погружаемым или извлекаемым шпунтом резко уменьшается.

Передача колебаний осуществляется следующим способом: пары несбалансированных грузов (дисбалансы), которые установлены в эксцентриковом узле, вращаются в одно время в противоположных сторонах. За счет одновременного вращения происходит циклическая вертикальная (вверх и вниз) вибрация. Несбалансированные грузы, установленные парами с равнозначной угловой скоростью, вращаются в противоположных направлениях и генерируют центробежные силы. Горизонтальные составляющие этих сил компенсируются, а вертикальные составляющие складываются.

Вибропогружатель - специальная машина, которая погружает и извлекает шпунтовые сваи, трубы и обсадные колонны, железобетонные сваи в песчаные и глинистые грунты.

Вибропогружатель сквозь наголовник (зажим) передает вибрацию погружаемой шпунтовой сваи. Во время этого сопротивление погружению шпунтовой сваи резко сокращается. Этот процесс основан на свойстве тиксотропии, т.е. при сообщении грунту вибрации, он становится псевдотекучим (т.е. по своим свойствам приближается к вязкой субстанции-жидкости). Эффект ожижения приводит частицы почвы в движение и создает пространство для продвижения сваи. Под весом вибропогружателя и самой сваи она погружается в грунт.

Преимущества вибропогружателей:

  • Высокая амплитуда. Амплитуда - показатель силы, с помощью которой материал погружается в грунт.
  • Мощность. Высокая мощность позволяет работать в максимально короткие сроки.
  • Эффективность. Вибропогружатель представляет из себя машину небольшой высоты, за счет этого достигается погружение свай или труб большой длины.
  • Многофункциональность. Различные варианты зажимов позволяют эффективно погружать/извлекать шпунты, двутавры, швеллеры, трубы диаметром до 1200 мм.
  • Экологичность. Вибропогружатели обладают технологией высокочастотной вибрации, это позволило уменьшить уровень шума.

Аренда оборудования компании «Радпол»

Компания «Радпол» располагает современным оборудованием, позволяющим производить работы по погружению и извлечению металлического шпунта типа «Ларсен». Данным оборудованием являются вибропогружатели фирмы «PTC» (Франция) разных моделей. Так же компания располагает собственными монтажными кранами грузоподъемностью от 25 до 50т, которые Вы можете взять в аренду.

Техническую поддержку компании оказывают такие фирмы, как ООО « Ларсен-Сервис»(официальный представитель производителя вибрационного оборудования PVE и ICE) и ООО «ВиброТехСтрой» (официальный представитель концерна «РТС» в России). При помощи данных организаций возможен подбор и поставка специального оборудования, необходимого для выполнения конкретных задач.

Вибропогружатели серии Н

Вибропогружатели серии Н - это простые и универсальные машины со средней частотой. Используют технологию постоянного момента. Предназначены для работ с профилями массой до 150 тонн.

МодельЭксцентр. момент, кг.мМакс. гидравлическая мощность,
кВт / л.с
Макс. частота,
Гц / мин
Макс. центробежная сила, кНВибрационная масса без зажимного наголовника, кгМакс. амплитуда, мм

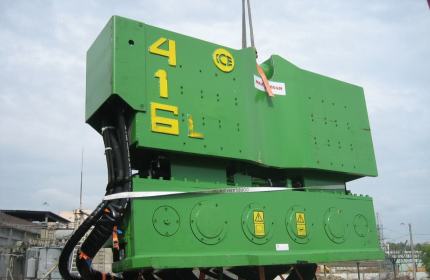

ICE 416L23193 / 26227 / 1600645235019

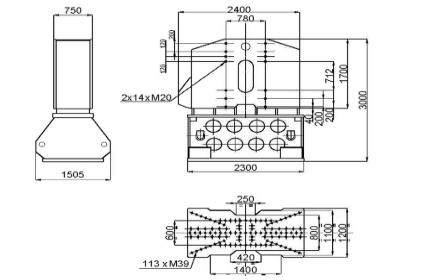

120HD120481 / 65423 / 13802550820029,3

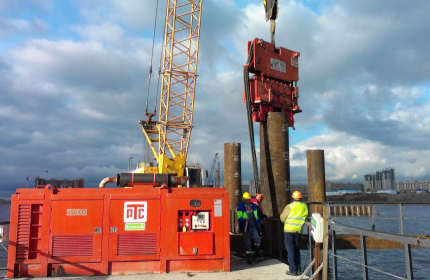

65HD65332 / 45126 / 15601768470027,7

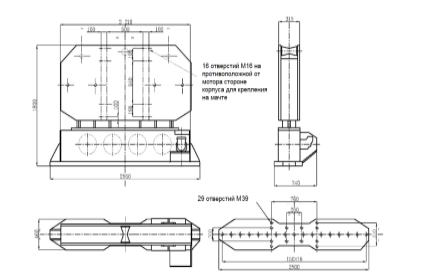

30H1A30214 / 29028 / 1680947247024

Вибропогружатели серии НF

Вибропогружатели серии НF - это машины высоких частот, что дает возможность уменьшить силу трения между сваей и грунтом. Благодаря этому HF-вибропогружатели избегают возникновение резонанса, который может принести вред зданиям или конструкциям, находящимся на близком расстоянии. Благодаря высокочастотной вибрации стало возможно вынять шпунт из грунта при соответствующем приложением усилия стрелы.

МодельЭксцентр. момент, кг.мМакс. гидравлическая мощность,
кВт / л.с
Макс. частота,
Гц / мин
Макс. центробежная сила, кНВибрационная масса, кгМакс. амплитуда, мм

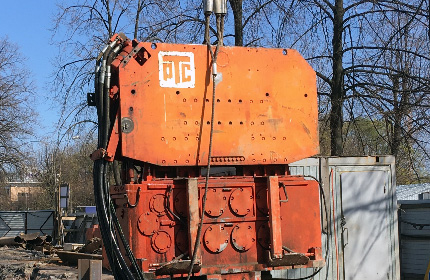

30HF27330 / 44938,3 / 23001597240022,5

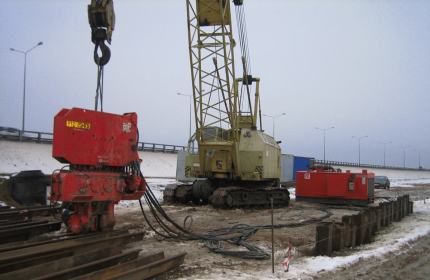

20HF318222 / 30238 / 23001060140025

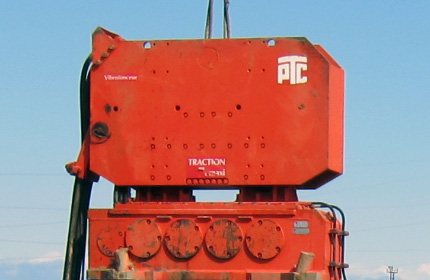

20HF18225 / 30538,3 / 23001065190018,9

Вибропогружатели серии НFV

Вибропогружатели серии НFV представляют собой машину высокой частоты с технологией переменного момента. Данное оборудование возможно использовать на кранах с телескопической стрелой. Эта серия вибропогружателей дает возможность контролировать амплитуду в реальном времени. Данное преимущество позволяет работать в центрах городов, возле зданий и различных сооружений, эстакад, железных дорог, метрополитена, то есть в высокочувствительных зонах.

МодельЭксцентр. момент, кг.мМакс. гидравл. мощность,
кВт / л.с
Макс. частота,
Гц / мин
Макс. центробежная сила, кНВибрационная масса, кгМакс. амплитуда, мм

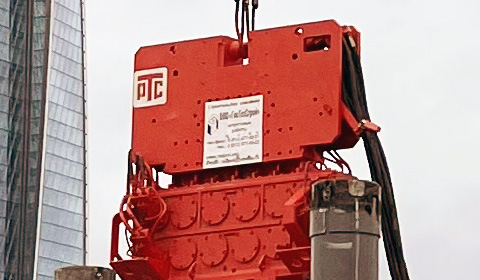

32HFV0-32385 / 52338,3 / 23001893400516

Вибропогружатели серии НV

Вибропогружатели серии НV представляют собой машину средней частоты с технологией переменного момента. За счет того, что машина обладает средней частотой вибраций, HV серия нуждается в энергетической станции меньшей мощности в сравнении с серией HFV. Также как и серия HFV, может быть использована на кранах с телескопической стрелой.

МодельЭксцентр. момент, кг.мМакс. гидравлическая мощность,
кВт / л.с
Макс. частота,
Гц / мин
Макс. центробежная сила, кНВибрационная масса, кгМакс. амплитуда, мм

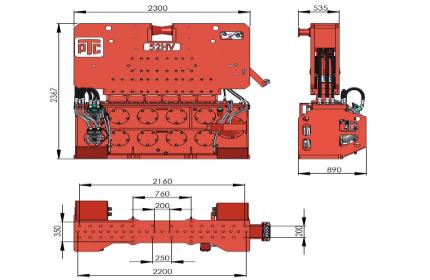

52HV0-52333 / 45328 / 16801641427024,4

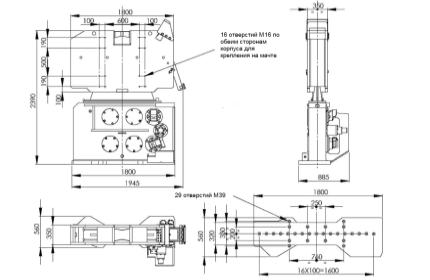

30HV0-30230 / 31228 / 1680946290021

Компания “Радпол” предоставит Вам любое из оборудования в аренду для проведений устройства шпунтового ограждения быстро и качественно.
